Нагревательные элементы

НАГРЕВАТЕЛЬНЫЕ ЭЛЕМЕНТЫ

Электропроводящие свойства углеродных материалов позволяют использовать их при изготовлении тканых нагревателей, неметаллических электронагревательных проводов, нагревательных элементов инфракрасного диапазона, текстильных изделий с электроподогревом и т.д.

На основе углеродных волокнистых материалов УВИС выпускаются электропроводящие материалы с различной текстильной структурой и величиной линейного электрического сопротивления.

УГЛЕРОДНЫЕ ЛЕНТЫ

Ширина, мм	Толщина, мм	Вес 1 пог. метра, г	Сопротивление, ом/м
15+1,0	0,6+0,1	4,0÷4,5	15,0+2,0
20+2,0	0,6+0,1	5,5÷6,0	14,5+2,0
44+2,0	0,4+0,1	7,0÷8,0	14,0+1,0
44+2,0	0,5+0,1	12,0÷13,0	6,5+0,5
100+5,0	0,5+0,1	28,0÷28,5	3,0+0,5
550+10,0	0,5+0,1	160,0÷180,0	1,0+0,5

КОМБИНИРОВАННЫЕ ЛЕНТЫ И ТКАНИ

Патент РФ 2114942, кл. 6D03D 15/00

Ширина, мм	100÷800
Толщина, мм	0,5÷1,0
Сопротивление, Ом/м	1,5÷20,0

УГЛЕРОДНЫЕ НИТИ

Линейная плотность, текс	Сопротивление, Ом/м
70+310%	720+10%
100+10%	515+15%
205+10%	250+15%
400+12%	130+15%

Применение углеродных волокнистых материалов в качестве нагревательных элементов позволяет:

широко варьировать электрические характеристики за счет дополнительных технологических приемов – ткачество, крутка и т.п.
получать нагревательные элементы с большой площадью и очень равномерным распределением температуры по поверхности (∆Т<2оС)
получать нагревательные элементы с очень высокой теплоотдачей
гарантировать долговечность работы нагревательных элементов в течение 30 лет и более
обеспечить экологическую чистоту изделий;
сухое «мягкое» тепло
осуществлять влажную чистку.

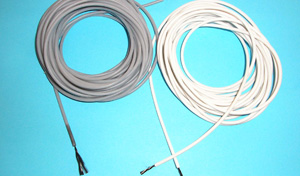

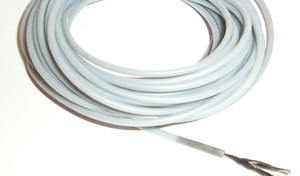

НЕМЕТАЛЛИЧЕСКИЕ ЭЛЕКТРОНАГРЕВАТЕЛЬНЫЕ ПРОВОДА

Выпускаются с изоляцией из фторопласта марки ПШУФ,

кремнийорганической резины марки ПШУС, поливинилхлорида.

Технические характеристики:

Электрическое сопротивление, ом/м	80; 120; 250
Напряжение питания (пост., пер.), В	12÷220
Электрическая прочность изоляции, не менее, кВ	15
Оптимальная температура нагрева, оС	20-80
Максимальная температура нагрева, oC	180
Диаметр провода по изоляции, мм	1,5÷2,0
Минимальный радиус изгиба, мм	5
Режим работы	длительный
Наработка на отказ, час	10 000
Срок хранения	10 лет

Преимущества в сравнении с металлическими нагревательными проводами:

устойчивость к многократным знакопеременным деформациям;
большое удельное сопротивление;
меньшие удельные тепловые нагрузки

в перспективе:

комбинированная изоляция
сопротивление от 10 до 500 ом/м
напряжение питания от 6 до 380 В

СИСТЕМА ЭЛЕКТРИЧЕСКОГО ОБОГРЕВА ПОЛА

Патент РФ № 2124612, кл.6Е04F15/18

Выпускаются с нагревательными элементами из углеродного волокнистого материала	Обеспечивают	Преимущества по сравнению с кабельными проводами
Напряжение питания 24В В сырых помещениях 12В (ванна, кухня, подвал) Удельная мощность 50-150 Вт	Температуру поверхности 20-35оС Экологическую чистоту Необходимый дизайн и эстетику помещения	Применение низкого, безопасного для жизни напряжения Уменьшение расхода электроэнергии на 10-15% Максимальная теплоотдача, близкая к 90% Долговечность при тепловой нагрузке 40-60оС до 30 лет

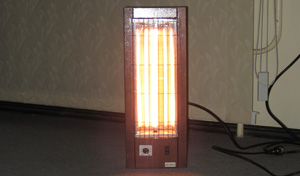

НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ ИНФРАКРАСНОГО ДИАПАЗОНА ДЛИН ВОЛН

Излучатель – углеродный волокнистый материал с модифицированной поверхностью.

Техническая характеристика:

электрическая мощность – до 2000 Вт (стандарт – 900 и 2000 Вт)
напряжение питания – 220 В (возможно 24, 100, 110, 230, 240 В), 50-60 Гц
Время выхода на 95% номинальной мощности не более 15 сек
Время выхода на номинальную мощность не более 30 сек
доля мощности в ИК диапазоне – до 99%
длина волны, соответствующая максимуму спектра излучения 2,5 – 3,5 мкм
излучательная способность – 0,99
температура на поверхности излучателя из УВМ не более 800°C
длина кварцевой трубки – до 1000 мм (стандарт 550 и 1000 мм)
диаметр кварцевой трубки – 12-16 мм
долговечность – 10000 часов и более
вакуум в кварцевой трубке до 10-4
конструктивное исполнение – линейное, кольцеобразное, с покрытием из редкоземельных металлов, золота.

Области применения:

обогрев бытовых и производственных помещений
бытовые электроприборы
физиотерапия

ТЕКСТИЛЬНЫЕ ИЗДЕЛИЯ С ЭЛЕКТРОПОДОГРЕВОМ «КАРИТЕРМ»

Изготавливаются на основе углеродных лент, комбинированных тканей и лент и неметаллических углеродных проводов. «Каритерм» - это мягкое тепло, которое дает экологически чистый элемент углерод без сжигания кислорода.
Выпускаются такие изделия как грелка, коврик, накидка, матрац, спальный мешок.

"КАРИТЕРМ" – это:

сверхнизкое, безопасное напряжение 12 В, которое подается через разделительный трансформатор – адаптер
изделия, которые могут быть применены в лечебных целях, как источник мягкого тепла для людей, страдающих такими недугами как остеохондроз, радикулит, ревматизм и т.п.
изделия, которые могут быть использованы для защиты от переохлаждения при транспортировке тяжелых больных в реанимобилях; при проведении операций в полевых условиях
изделия, которые рекомендуется использовать в массажных кабинетах для комфорта пациента
изделия, которые создают индивидуальный комфорт и уют во время отдыха и работы в офисе, в квартире, на даче особенно в переходные периоды - ранней весной и осенью.
